Att montera och koppla extraljus på bilen är en av de bästa uppgraderingarna du kan göra – särskilt i Sverige där mörker, regn och snö kräver riktigt bra sikt.

Men många gör fel.

Resultatet blir ofta:

• Dålig effekt
• Flimrande lampor
• Felkoder i bilen
• I värsta fall elproblem

I denna guide går vi igenom exakt hur du kopplar extraljus korrekt, både på äldre och moderna bilar – inklusive CANBUS-system.

⚡ Varför använda relä? (grunden till allt)

Ett av de vanligaste misstagen är att koppla extraljus direkt på helljuset.

👉 Gör inte det.

Bilens elsystem är inte byggt för att driva extra lampor direkt.

Så fungerar det istället:

• Batteriet levererar ström
• Reläet fungerar som en strömbrytare
• Helljuset skickar bara en signal

👉 Resultat:
✔ Full effekt
✔ Stabil drift
✔ Ingen belastning på originalsystemet

🔌 Vad du behöver

✔ Grundkomponenter

• Extraljus eller LED-ramp
• Relä (12V, 30A/40A)
• Säkring + säkringshållare
• Kablar (rätt dimension)
• Jordpunkt

✔ Rekommenderat

• Färdig kabelsats
• Krympslang
• Kvalitetskontakter

👉 Ett färdigt kit sparar mycket tid och minskar risken för fel.

🛠️ Steg-för-steg: Så kopplar du extraljus

🔋 Steg 1 – Ström från batteriet

• Dra kabel från batteriets +
• Sätt säkring max 30 cm från batteriet

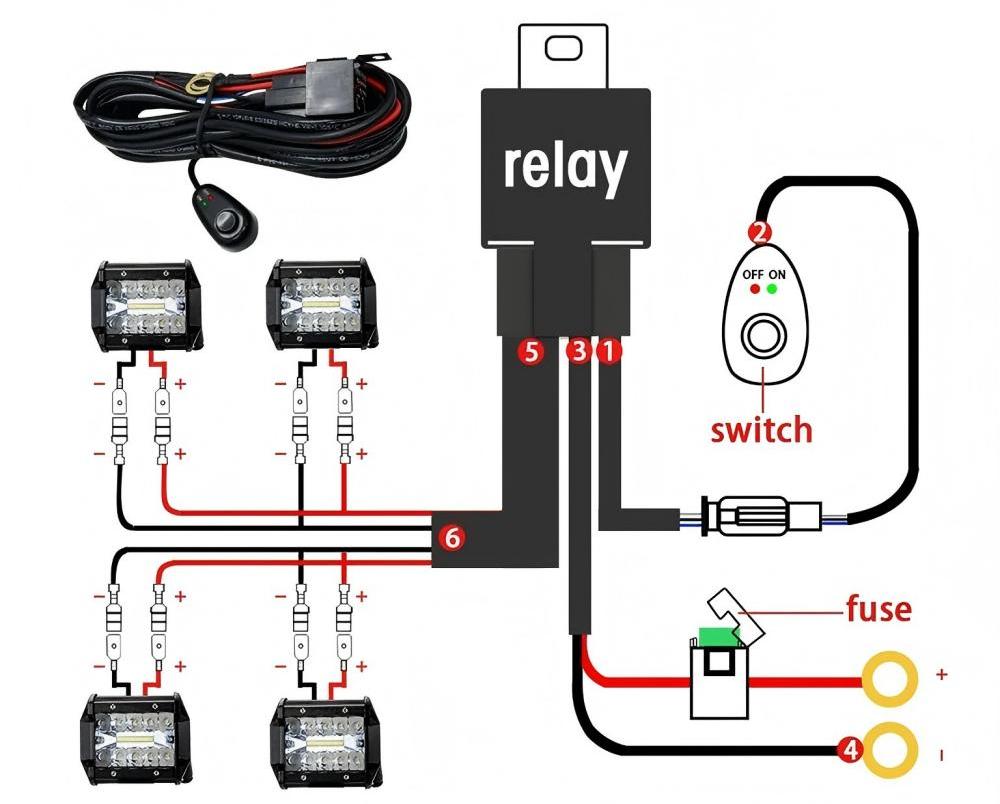

🔁 Steg 2 – Koppla relä

Standard relä:

• 30 → Ström från batteri
• 87 → Till extraljus
• 85 → Jord
• 86 → Signal från helljus

💡 Steg 3 – Koppla extraljus

• Från relä till lampor
• Jorda lamporna i chassi

👉 Slipa bort färg för bättre kontakt

🔦 Steg 4 – Ta helljussignal

Äldre bilar:

✔ Ta signal direkt från helljuset

Nyare bilar:

❗ Här kommer CANBUS in (viktigt – läs nedan)

🧪 Steg 5 – Testa

• Helljus på → extraljus ska tändas
• Helljus av → allt släcks

🚨 CANBUS & moderna bilar – det många gör fel på

4

Har du en nyare bil (oftast ca 2010+) räcker det inte alltid att koppla som vanligt.

👉 Då är det ofta CANBUS-systemet som styr ljuset.

🔍 Vad är CANBUS?

CANBUS är bilens interna datanätverk.

Istället för att skicka vanlig 12V:
👉 Skickas digitala signaler mellan styrenheter

Det innebär:

• Helljus styrs elektroniskt
• Ingen “ren” ström att ta
• Systemet övervakar allt

⚠️ Vanliga problem

Fel koppling på CANBUS-bil kan ge:

❌ Extraljus fungerar inte
❌ Felkoder i bilen
❌ Flimrande ljus
❌ Helljus beter sig konstigt

🔌 Lösningen – CANBUS-interface

Ett CANBUS-interface löser detta.

Det:
✔ Läser bilens signal
✔ Känner av helljus
✔ Omvandlar till 12V signal
✔ Styr reläet korrekt

👉 Resultat: allt fungerar som det ska

⚙️ Olika lösningar

✔ OBD2-interface (enklast)

• Plug & play
• Ingen kabelkapning

✔ Direkt på CANBUS

• Kopplas på CAN High / Low
• Mer avancerat

✔ Induktiv lösning

• Läser signal utan att skada kablar

🚗 När behövs CANBUS?

Nästan alltid om du har:

✔ LED-strålkastare
✔ Xenon
✔ Adaptiva ljus
✔ Nyare bil

🔥 Tips från MG Light

✔ Kör alltid CANBUS-interface på moderna bilar
✔ Undvik billiga kopior
✔ Rätt grejer sparar timmar av felsökning

💡 LED-ramp vs extraljus

4

LED-ramp

✔ Brett ljus
✔ Perfekt för landsväg

Extraljus

✔ Lång räckvidd
✔ Stark punktbelysning

👉 Bästa resultat: kombinera båda

🇸🇪 Regler i Sverige

• Ska tändas med helljus
• Får inte lysa med halvljus
• Ska vara korrekt riktade
• E-märkning rekommenderas

⚠️ Vanliga misstag

❌ Ingen säkring
❌ För tunna kablar
❌ Dålig jord
❌ Ingen relä
❌ Ignorera CANBUS

🔥 Tips från MG Light

Vi jobbar med detta dagligen och vet vad som funkar:

✔ Satsa på kvalitet
✔ Dra kablar snyggt
✔ Tänk helhet
✔ Undvik genvägar

🛒 Vill du slippa allt krångel?

Vi på MG Light erbjuder:

• Extraljus & LED-ramper
• CANBUS-lösningar
• Kabelsatser
• Kompletta paket


👉 Du får ett rent, snyggt och professionellt resultat direkt

🚀 Sammanfattning

Att koppla extraljus rätt handlar om:

✔ Relä
✔ Säkring
✔ Rätt signal
✔ CANBUS (på moderna bilar)

Gör du detta får du:
👉 Max ljus
👉 Stabil funktion
👉 Inga problem
